Rilevatori velocità presidiati
>>

RILEVATORI VELOCITÀ PRESIDIATI

I rilevatori di velocità presidiati EnVES EVO MVDm 1507 consentono il rilevamento della velocità basandosi su un sensore in tecnologia Laser. Si tratta di un meccanismo che consente di individuare i veicoli in modalità mono e bidirezionale, con riprese effettuate sia dal lato posteriore che dall’anteriore, provvedendo in questo caso ad offuscare il parabrezza del veicolo e quindi il volto degli occupanti, nonché consente la classificazione automatica dei veicoli in transito nelle macroclassi leggero e pesante attribuendo automaticamente lo specifico differente limite di velocità.

SISTEMA DI RIPRESA
Il sistema di ripresa di questi rilevatori di velocità presidiati è costituito da telecamera ad alta risoluzione Day&Night. ed è caratterizzata da un sensore 1/2.8” RGB CMOS progressive scan da oltre 2 megapixel risoluzione massima 1920x1200 pixel con frame rate fino a 30 fps e risoluzione 1920x1080 (FULL HD) con frame rate fino a 60 fps, ottica Megapixel varifocal tipica da 5.0 mm a 50 mm, tempo minimo di shutter 1/33500 s, formato di compressione h264 ed MJpeg, scheda di memoria SDHC e processore grafico single chip solution, 512 MB Ram, Memoria Flash da 256 MB con S.O. Linux Embedded.
Rilevatori velocità presidiati: sistema di ripresa Vista EnVES 1365

Sistema di ripresa Vista EnVES 1365

ILLUMINATORE IR
Il sistema di illuminazione a LED opzionale separato di questi rilevatori di velocità presidiati è denominato EnHPIRLS-8233 ha una frequenza di emissione centrata sugli 850 nm ed angolo di emissione di 20° consentendo la copertura di due corsie contemporaneamente.
Rilevatori velocità presidiati: illuminatore infrarosso EnHPIRLS-8233

Illuminatore infrarosso EnHPIRLS-8233

SISTEMA DI ELABORAZIONE
Il sistema di Elaborazione EngiNe EnCZ4b, è un apparato embedded industriale che è stato appositamente progettato e realizzato da EngiNe per l’utilizzo ottimizzato in contesti operativi di rilevamento, automatico o presidiato, delle violazioni.
Rilevatori velocità presidiati: sistema di elaborazione EngiNe EnCZ4b

Sistema di elaborazione EngiNe EnCZ4b

MODULO LASER
Il dispositivo Laser Noptel CMP3 viene utilizzato all’interno del sistema EnVES EVO MVDm 1507 per rilevare la velocità dei veicoli e la loro classificazione (il dispositivo distingue tra due classi: Veicolo Leggero e Veicolo Pesante). In sostanza tale dispositivo è un telemetro ad alta precisione capace di migliaia di letture al secondo in funzione delle quali determina la velocità dei veicoli, la loro classe in funzione della loro altezza/lunghezza od entrambe. Il sensore LASER CMP3 può essere installato in modo da rilevare i veicoli indifferentemente in allontanamento od in avvicinamento (puntando cioè rispettivamente la parte posteriore o anteriore dei veicoli in transito).
Rilevatori velocità presidiati: sensore Laser Noptel CMP3

Sensore Laser Noptel CMP3

Rilevatori di velocità presidiati: funzionamento del Sistema

I rilevatori di velocità presidiati effettuano l'operazione di rilevamento per mezzo del sensore Laser Noptel CMP3. Si tratta di un sensore laser convenientemente utilizzato per la misura della velocità dei veicoli e per la loro classificazione, in base all’altezza/lunghezza od entrambe degli stessi.
Il sensore è dotato un diodo laser che emette un piccolo fascio di luce con una lunghezza d’onda di 905 nanometri. La luce laser emessa è conforme alle norme per la classificazione di sicurezza in classe 1 secondo la norma IEC/EN 60825 e quindi non comporta rischio alcuno per gli automobilisti.
Il sensore LASER opera con il seguente principio: al momento dell’emissione dell’impulso inizia a calcolare il tempo di ciclo (un ciclo è dato dal tempo che impiega il fascio luminoso a raggiungere il bersaglio ed a tornare indietro). Quando il fascio luminoso incontra la superficie di un veicolo la luce viene riflessa verso il sensore. La ricezione di un impulso determina la misura di tempo impiegato dal fascio laser per andare fini al veicolo e tornare indietro: il “tempo di volo”. Dato che la velocità della luce è costante, il dispositivo valutando il tempo di volo automaticamente determina la distanza del bersaglio (il veicolo).
Poiché il laser con cui viene equipaggiato il sensore CMP3 è in grado di trasmettere 3000 impulsi al secondo è possibile effettuare circa 3000 misure di distanza per secondo.

Da quando un veicolo entra nell’area di sensibilità del dispositivo laser fintantoché non esce dalla stessa, vengono acquisite e memorizzate tutte le distanze, il dispositivo analizza i valori e ne ricava una indicazione di velocità e di correlazione tra i valori usando l’algoritmo dei minimi quadrati. Una volta che il veicolo è uscito dall’area di misura viene calcolata la velocità confrontando i risultati ottenuti dalle misure.

NB: il dispositivo LASER, rilevando via via le distanze del veicolo dal sensore, percependo quindi la direzione del moto in allontanamento od in avvicinamento, consente il rilevamento della velocità indipendentemente dalla direzione di marcia dei veicoli rispetto al sensore. Essendo il fascio laser molto direttivo è necessario utilizzare un sensore NOPTEL CMP3 per ciascuna corsia su cui si necessita di rilevare la velocità.

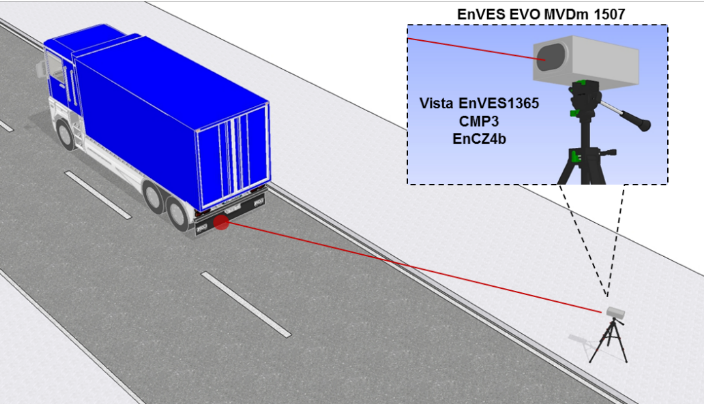

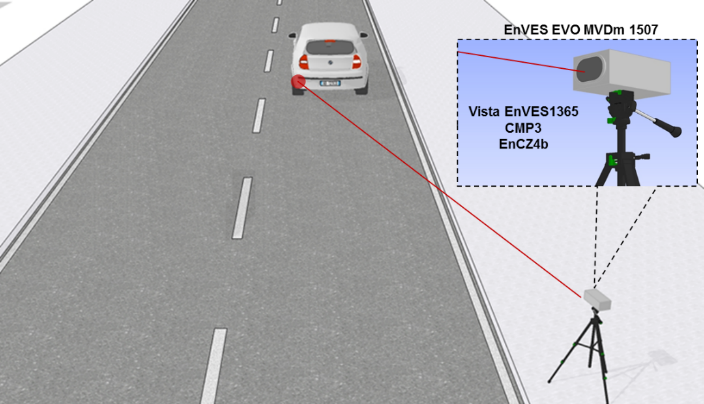

Misura della velocità e classificazione con istallazione su treppiede

In tale configurazione il laser può essere utilizzato per rilevare la velocità dei veicoli e per discriminare i veicoli in leggeri e pesanti in base alla loro lunghezza (qualora la strada abbia limiti diversi a seconda della classe del veicolo); mentre la misurazione della velocità è sempre possibile indipendentemente dal moto dei veicoli (in avvicinamento od in allontanamento) la classificazione nel caso in cui il sensore laser sia collocato in basso (su treppiede) può avvenire soltanto se il rilevamento avviene dal posteriore dei veicoli in allontanamento dal laser.
In questo caso il dispositivo viene posizionato a bordo carreggiata ad un’altezza compresa fra i 50 e i 180 cm orientato parallelo all’asfalto in modo da attraversare diagonalmente le corsie interessate. Per semplicità è da preferirsi l’utilizzo dell’apparato di ripresa montato in prossimità del sensore CMP3, per fare ciò è consigliabile utilizzare una struttura che raccolga i dispositivi interessati in modo da agevolare l’orientamento per mezzo di un treppiede ed eventualmente proteggerli dagli agenti atmosferici.

Rilevatore velocità presidiato EnVES EVO MVDm 1507 posto all’interno di una singola struttura di contenimento/orientamento

Rilevatore velocità presidiato EnVES EVO MVDm 1507 posto all’interno di una singola struttura di contenimento/orientamento

Rilevatore velocità presidiato EnVES EVO MVDm 1507 con il posizionamento del faretto infrarosso EnHPIRLS-8233

Rilevatore velocità presidiato EnVES EVO MVDm 1507 con il posizionamento del faretto infrarosso EnHPIRLS-8233

In condizioni notturne al sistema di ripresa-misura-elaborazione va aggiunto il sistema di illuminazione infrarossa EnHPIRLS-8233. Pe semplicità il sistema di illuminazione EnHPIRLS-8233 può essere alimentato attraverso una batteria indipendente dal resto del sistema.

Rilevatori velocità presidiati: tipici contesti di utilizzo

Le immagini che seguono rappresentano le tipiche tipologie di utilizzo del sistema con collocamento sensori su treppiedi oppure a bordo auto.

Rilevamento su singola corsia

In tale modalità di funzionamento il sensore laser è in grado di misurare la velocità sulle corsie adiacenti.

Nel caso di monitoraggio dei sensi di marcia in allontanamento è possibile attivare la funzionalità di classificazione automatica dei veicoli che avviene attraverso la stima della lunghezza (valutata attraverso la velocità e tempo di impegno del laser).

Rilevamento velocità veicoli

Rilevamento velocità veicoli.

Rilevamento velocità con classificazione

Rilevamento velocità con classificazione.

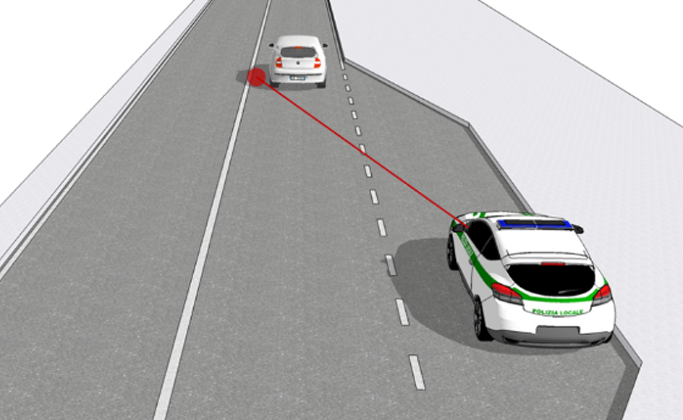

Analogamente il sistema può essere allestito per posizionamento a bordo dei veicoli degli organi di polizia.

Il sistema può rilevare anche i veicoli in avvicinamento, in questo caso, per garantire la privacy dei conducenti, viene attivata la funzionalità di mascheramento automatico del parabrezza anteriore.

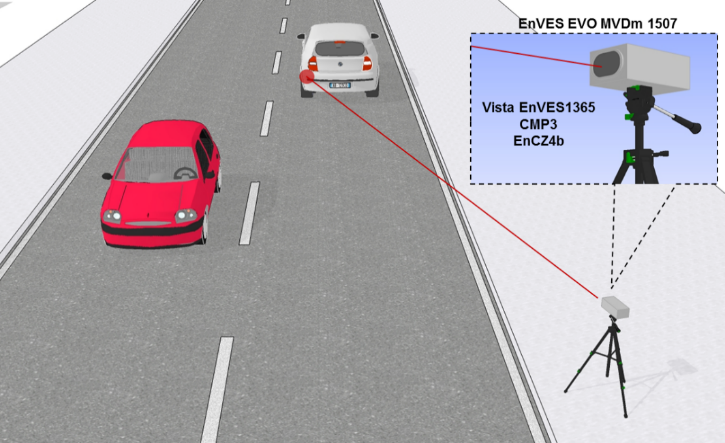

Rilevamento velocità e classificazione veicoli dal basso su singola corsia

Rilevamento velocità e classificazione veicoli dal basso su singola corsia e con posizionamento degli apparati a bordo veicolo.

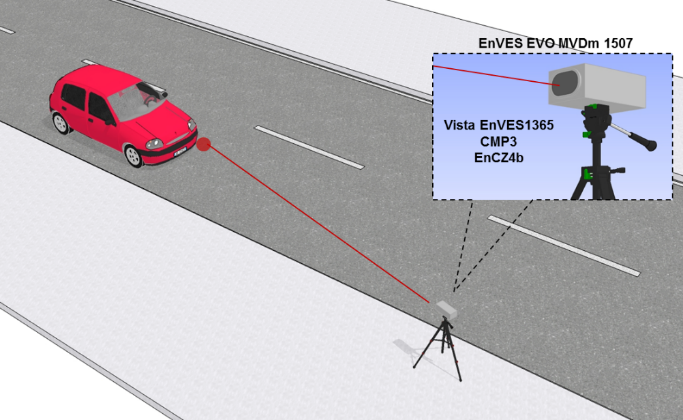

Rilevamento velocità veicoli in avvicinamento

Rilevamento velocità veicoli in avvicinamento.

Rilevamento su doppia corsia

Per il rilevamento su due corsie adiacenti è possibile utilizzare il sistema dotandolo di due sensori laser e una singola telecamera che inquadra entrambe le corsie.

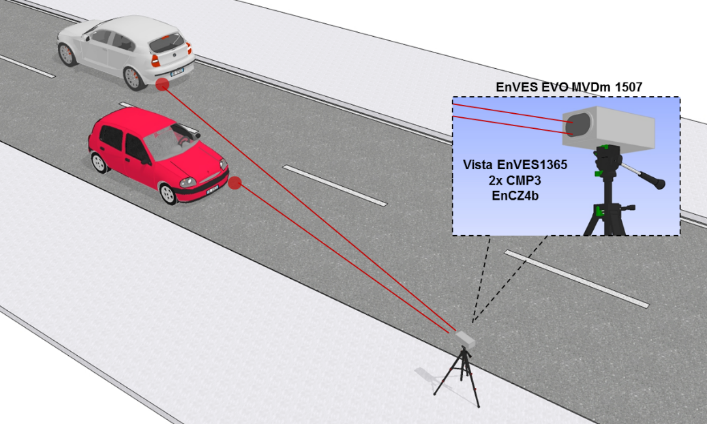

Rilevamento velocità su due corsie con stesso senso di marcia

Rilevamento velocità su due corsie con stesso senso di marcia.

Per coprire due corsie con opposto senso di marcia con un solo sistema di ripresa Vista EnVES1365 è consigliabile posizionarsi in modo che la corsia che viene ripresa dall’anteriore sia quella più vicina affinché le piccole targhe anteriori risultino più leggibili.

Rilevamento velocità su due corsie con senso di marcia opposto

Rilevamento velocità su due corsie con senso di marcia opposto.

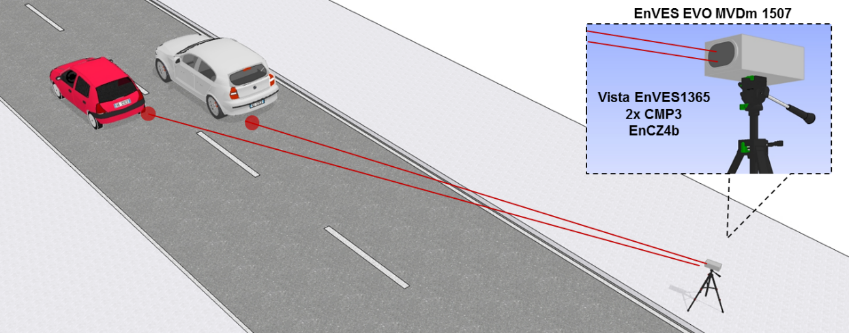

Allo stesso modo se si dispone di due sistemi EnVES EVO MVDm 1507 con singolo laser CMP3 è agevole combinarli per coprire le più disparate situazioni. Ad esempio se è necessario coprire due corsie opposte ed anche classificare su di esse si possono utilizzare due sistemi indipendenti posizionati per riprendere i veicoli in allontanamento.

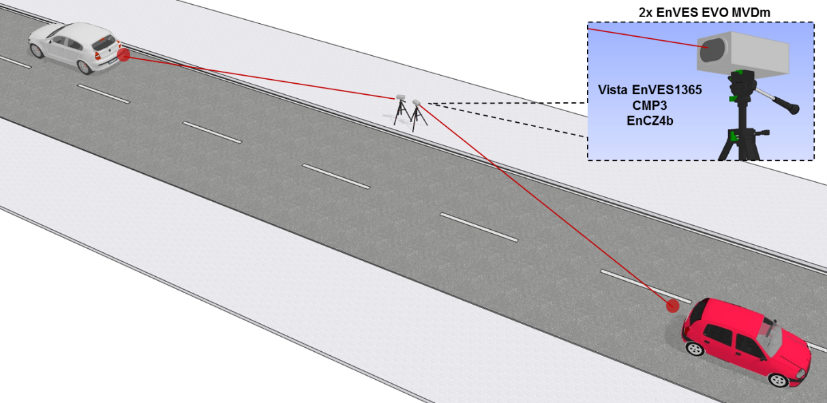

Rilevamento velocità e classificazione su due corsie con senso di marcia opposto

Rilevamento velocità e classificazione su due corsie con senso di marcia opposto.

Criptatura e firma digitale delle immagini e dei dati

Le immagini che documentano un transito in violazione vengono archiviate in files in un formato proprietario chiamato ETF (Engine Transit File); tale file contiene, oltre all’immagine o sequenza di immagini, anche i dati del transito quali data, ora, corsia, numero di matricola dell’apparato, nome dell’agente, eventuali coordinate GPS, ecc.
Le suddette informazioni vengono raccolte in un unico buffer a cui viene applicata una firma digitale prima di essere salvato su file. La firma digitale viene calcolata tramite un algoritmo RSA con chiavi da 2048 bit ed algoritmo di hash SHA-256 (gli stessi indicati nelle “regole per il riconoscimento e la verifica del documento informatico” dell’Agenzia per l’Italia Digitale).
Il file ETF viene criptato in maniera asimmetrica tramite una chiave pubblica che deve essere richiesta al gestore del server centrale: una volta criptato il file può essere aperto solo utilizzando la chiave privata che si consiglia di mantenere esclusivamente sul server centrale.
Si fa presente che durante le attività di manutenzione, per consentire la verifica del funzionamento del sistema vengono generate delle immagini in chiaro utilizzabili esclusivamente per la messa a punto del sistema.
Inoltre, al fine di consentire l’eventuale contestazione immediata delle violazioni, il sistema genera anche le immagini in chiaro. In questo caso comunque la documentazione probatoria dell’infrazione è costituita dal file in formato ETF firmato digitalmente.

Mascheramento automatico parabrezza del veicolo
in violazione rilevato dall’anteriore

In qualsivoglia circostanza il sistema rilevi una violazione per un veicolo in avvicinamento (e dunque inquadrato dall’anteriore) viene eseguito un SW che si occupa di localizzare la targa anteriore del veicolo ed in funzione della sua localizzazione all’interno dell’immagine ed alla sua dimensione provvede automaticamente a coprire la porzione dell’immagine che, in conseguenza dei parametri di cui sopra, contiene il parabrezza del veicolo.
Se, per un determinato transito in avvicinamento il sistema non riesce a localizzare la targa con una certa affidabilità il transito viene SCARTATO.
N.B.: il software NON SI PREOCCUPA NE’ CERCA DI RICONOSCERE LA TARGA MA SOLO DI LOCALIZZARLA.

L’offuscamento può essere realizzato mediante l’applicazione di un riquadro di colore nero, rosso, blu o verde o con filtro Blur o Pixelize come mostrato nelle immagini che seguono.

Esempi di applicazione offuscamento automatico con applicazione di riquadro

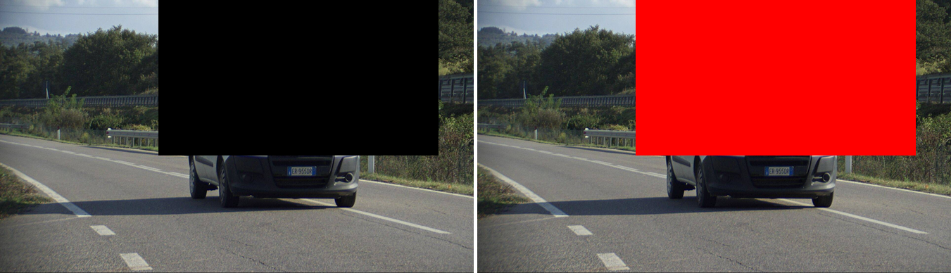

Esempi di applicazione offuscamento automatico con applicazione di riquadro nero (a sinistra) e rosso (a destra)

Esempi di applicazione offuscamento automatico con applicazione di riquadri

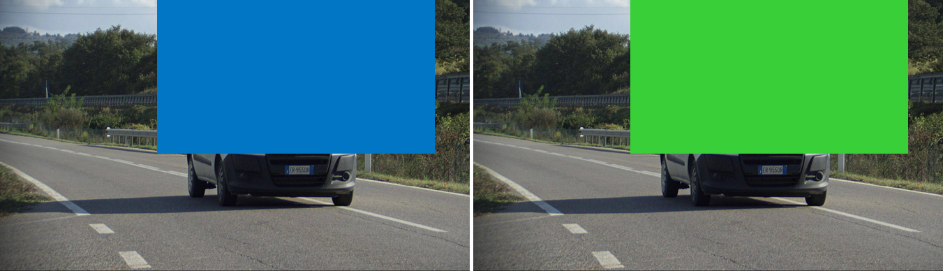

Esempi di applicazione offuscamento automatico con applicazione di riquadro blu (a sinistra) e verde (a destra)

Esempi di applicazione offuscamento automatico con applicazione di filtri

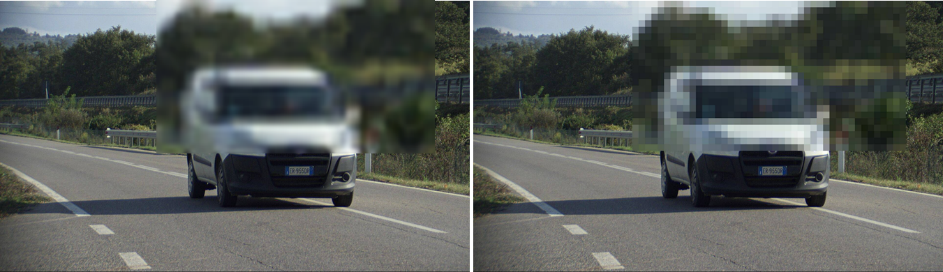

Esempi di applicazione offuscamento automatico con applicazione di riquadro con filtro Blur (a sinistra) e Pixelize (a destra)


Di default viene utilizzato un filtro di tipo Pixelize che fa perdere il dettaglio della porzione dell’immagine su cui è applicato.

Esempi di infrazioni

Di seguito sono riportati alcuni esempi di infrazioni riprese dai rilevatori di velocità presidiati EnVES EVO MVDm 1507.

Infrazioni riprese dal retro (corsia vicina)

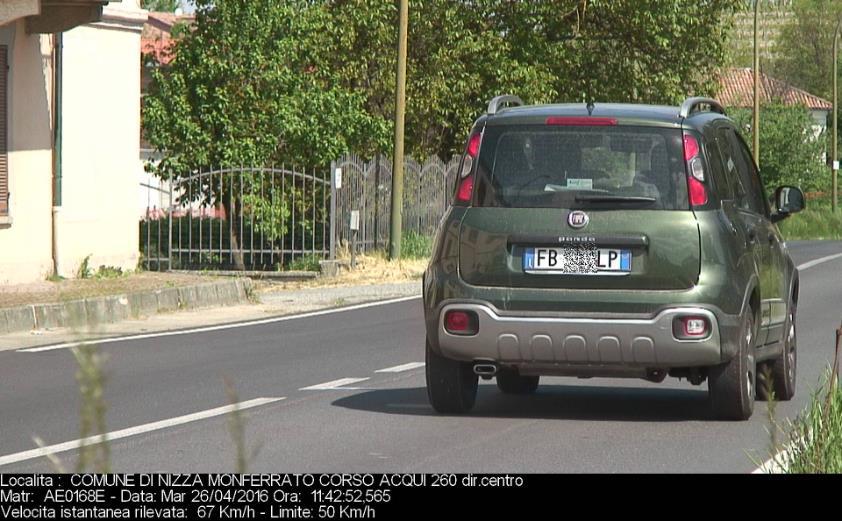

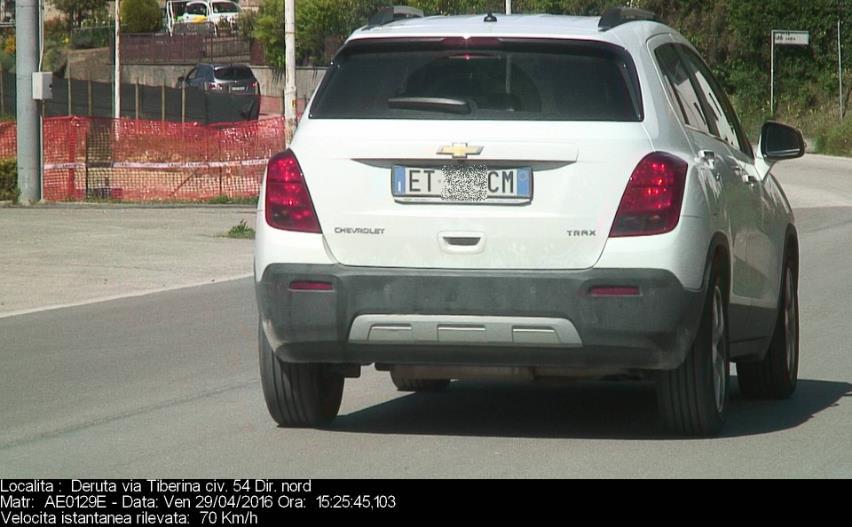

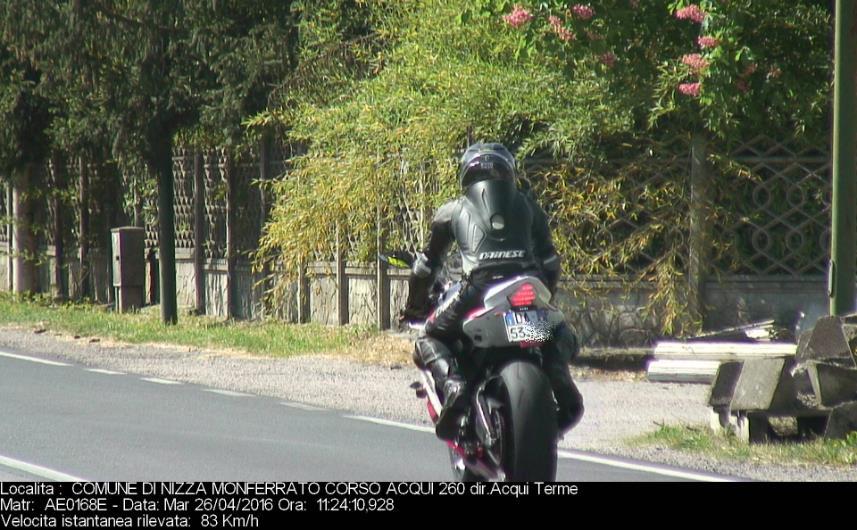

Rilevatori velocità presidiati: infrazione ripresa dal retro 1

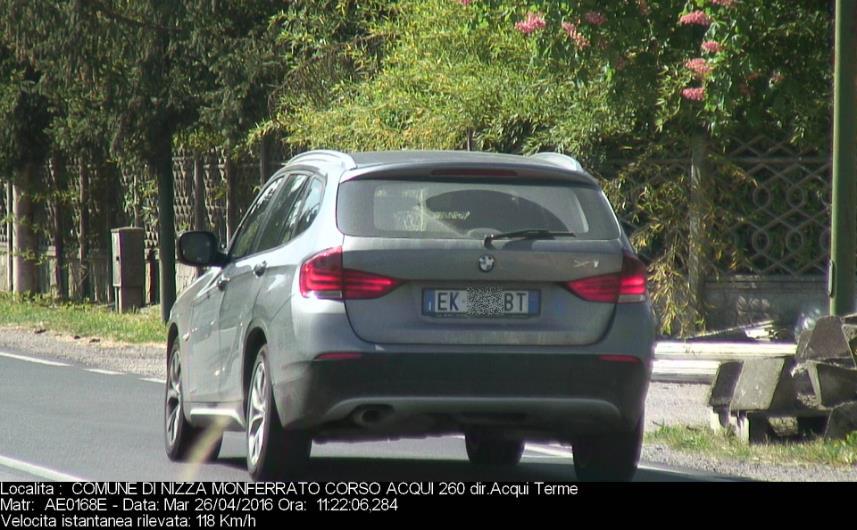

Rilevatori velocità presidiati: infrazione ripresa dal retro 2

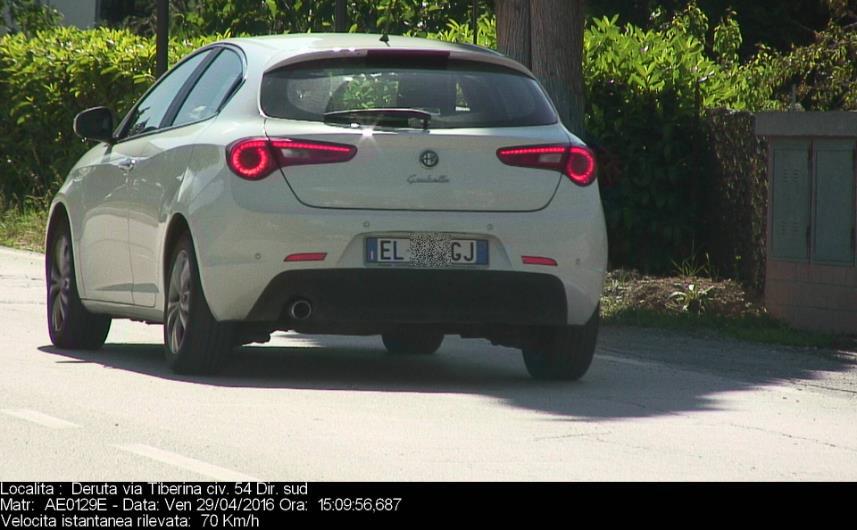

Rilevatori velocità presidiati: infrazione ripresa dal retro 3
Rilevatori velocità presidiati: infrazione ripresa dal retro 4

Infrazioni riprese dal retro (corsia vicina)

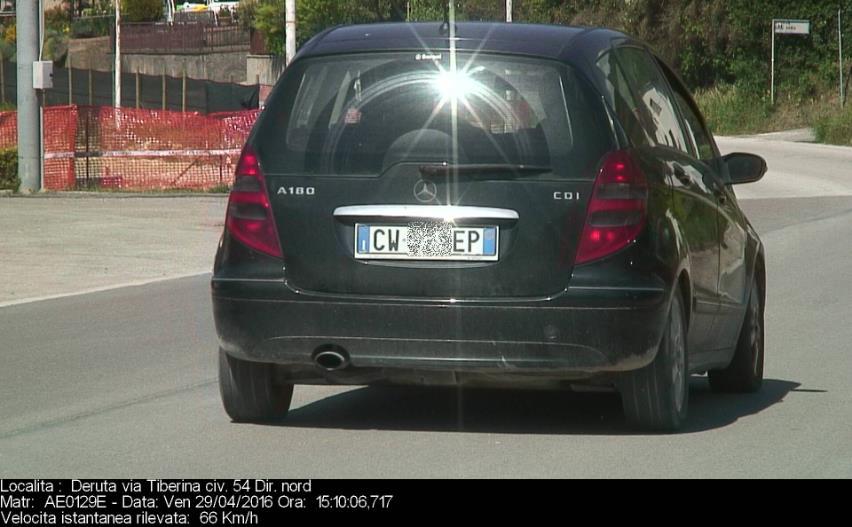

Rilevatori velocità presidiati: infrazione ripresa dal retro 5
Rilevatori velocità presidiati: infrazione ripresa dal retro 6
Rilevatori velocità presidiati: infrazione ripresa dal retro 7

Infrazioni classificate mezzi pesanti

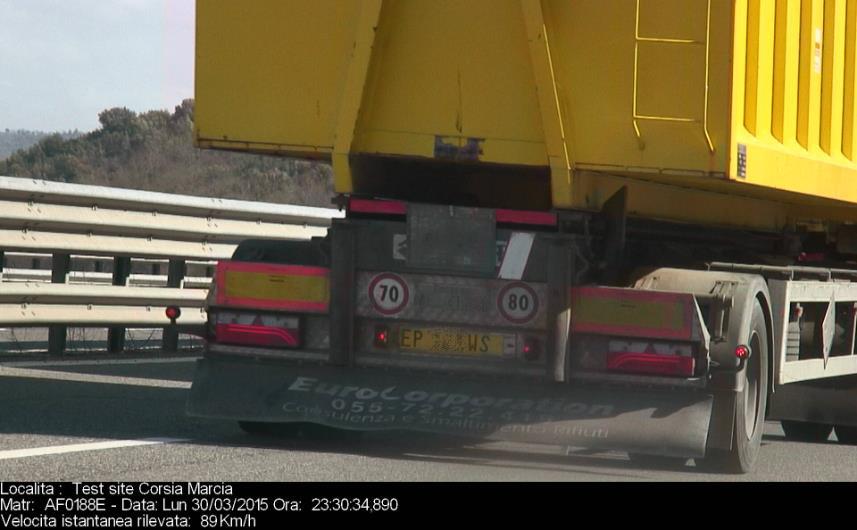

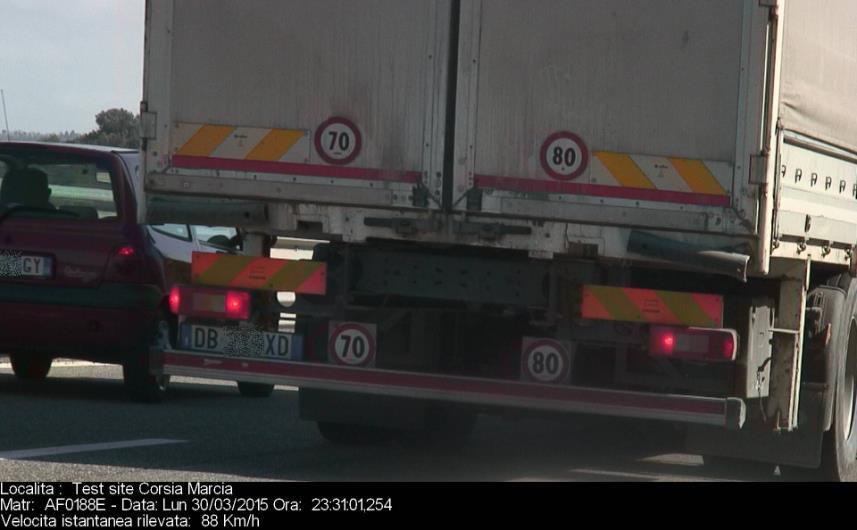

Rilevatori velocità presidiati: infrazione mezzo pesante 1
Rilevatori velocità presidiati: infrazione mezzo pesante 2

Infrazioni riprese frontalmente

Rilevatori velocità presidiati: infrazione ripresa frontalmente 1
Rilevatori velocità presidiati: infrazione ripresa frontalmente 2
Rilevatori velocità presidiati: infrazione ripresa frontalmente 3
